Попробуем в доступной форме описать устройство кондиционера.
Из школьного курса физики, мы помним, что при испарении, влага забирает тепло, а при конденсации, отдает. Простейший пример, стоит пролить на руку немного спирта или одеколона, как руке сразу станет холодно. Это происходит из-за быстрого испарения жидкости. Обратный процесс почувствовать сложнее, потому что влага, например над кипящей кастрюлей, не только конденсируется на руке, но и тут же испаряется.
Именно на этом принципе и базируется устройство кондиционера. Во внутреннем блоке происходит кипение и испарение хладагента (фреон – газ, кипящий при комнатной температуре и атмосферном давлении). Фреон забирает тепло у теплообменника внутреннего блока, который еще называется испаритель. Воздух, прогоняемый вентилятором через испаритель, отдает свое тепло и выходит из блока охлажденным. Куда же девается забранное у воздуха тепло?
Во внешнем блоке, который находится на улице, происходит обратный процесс. Под давлением, создаваемым компрессором, хладагент конденсируется в теплообменнике внешнего блока, который называется конденсатор. Размеры и характеристики испарителя и конденсатора подбираются таким образом, чтобы весь фреон в них успевал полностью превратиться в жидкость или газ. Вообще все устройство кондиционера рассчитано под конкретную мощность и в сплит-системах разной мощности практически не бывает одинаковых деталей.
Компрессор представляет собой насос высокого давления для газа. Компрессор создает как раз такое давление, чтобы при нормальных температурах весь хладагент успевал сконденсироваться во внешнем блоке. Далее хладагент проходит через дросселирующее устройство. В бытовых кондиционерах это капиллярная трубка. Именно такую трубку можно увидеть под теплообменником на задней стенке старого холодильника. Кстати холодильник устроен точно так же, как и кондиционер.
В капиллярной трубке давление падает и хладагент начинает кипеть. Но так как все трубы холодильного контура надежно утеплены, существенной потери производительности кондиционера не происходит. Основной теплообмен совершается при попадании кипящего хладагента в испаритель, обдуваемый теплым воздухом. Интенсивность кипения повышается лавинообразно и так же быстро понижается температура теплообменника.
Поэтому устройство кондиционера представляет собой следующее. Внешний блок это металлический ящик с вентилятором и соответствующими отверстиями, в котором находится компрессор, капиллярная трубка, вентилятор внешнего блока, а также конденсатор. Еще во внешнем блоке теплого кондиционера размещается четырехходовый клапан, который позволяет обернуть процесс вспять и заставить кондиционер обогревать воздух не снаружи, а внутри. Также во внешнем блоке инверторного кондиционера размещается плата управления компрессора. В последнее время получили распространение сплит-системы с генератором кислорода. В этом случае рядом с компрессором размещается мембрана и вакуумный насос кислородного генератора.

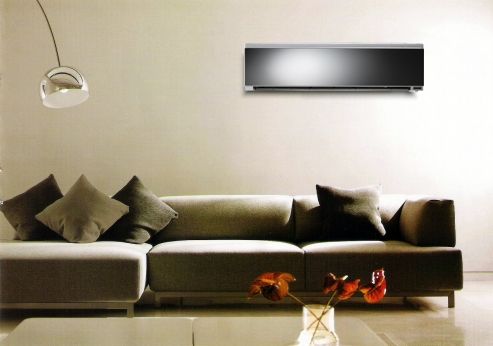

Внутренние блоки кондиционеров бывают в разных форм-факторах. Самые распространенные – настенные «мыльницы». Также бывают кассетные, канальные, напольные, подпотолочные, колонные, угловые и т.д. И как бы причудливо не выглядел внутренний блок сплит-системы, он содержит испаритель и вентилятор. Также во внутреннем блоке размещается соответствующая электроника.
Вентилятор применяется диагональный и представляет собой полый цилиндр, стенки которого составлены из крыльчатки. Воздух проходит сквозь вентилятор и через диффузор выбрасывается в комнату. Такие вентиляторы при небольших размерах и низком уровне шума позволяют продувать через себя довольно большое количество воздуха. Но есть один минус такого устройства: диагональные вентиляторы не способны преодолевать сколько-нибудь значительное сопротивление воздушному потоку. Поэтому если установить во внутреннем блоке плотный фильтр, задерживающий очень мелкие загрязнения, воздух просто не будет проходить сквозь него.
Испаритель как бы огибает вентилятор. Забор воздуха происходит как с лицевой части настенного блока, так и сверху. При охлаждении воздух происходит конденсация влаги из него. Если не отводить конденсат, из внутреннего блока польется вода. Для отвода конденсата под нижними частями испарителя установлены ванночки, из которых вода стекает в дренажную трубку. Чаще всего дренажная трубка выводится на улицу, куда конденсат сливается самотеком. Скорость конденсации воздуха зависит как от мощности кондиционера, так и от влажности в помещении.
Устройство кондиционера не заканчивается на внутреннем и внешнем блоке. Сплит-система не может работать без соединительных коммуникаций. Это две медные трубы для жидкости и газа в теплоизоляции, кабели связи и питания. Обычно все коммуникации при монтаже скрепляются монтажным скотчем в жгут, куда также входит и дренажная трубка. Такой жгут имеет диаметр 4-5 см и может быть уложен в пластиковый короб или замурован в стену.
Устройство кондиционера делает его сложным агрегатом, который весьма капризно ведет себя при некачественном монтаже. После соединения всех коммуникаций из них необходимо откачать весь воздух, для того, чтобы в контуре не осталось кислорода и влаги, которые заставляют детали компрессора ржаветь и медленно убивают его. Также при наличии влаги в контуре кондиционер иногда начинает обмораживать испаритель.
Поэтому грамотно установить кондиционер смогут только специалисты, обладающие необходимыми инструментами и навыками. А некачественный монтаж способен загубить даже самую дорогую и надежную технику. Гарантийные условия распространяются только на правильно смонтированную технику, поэтому доверять монтаж следует компаниям, которые не только помогут с выбором, но и доставят, установят и в случае поломки сами ее устранят.
